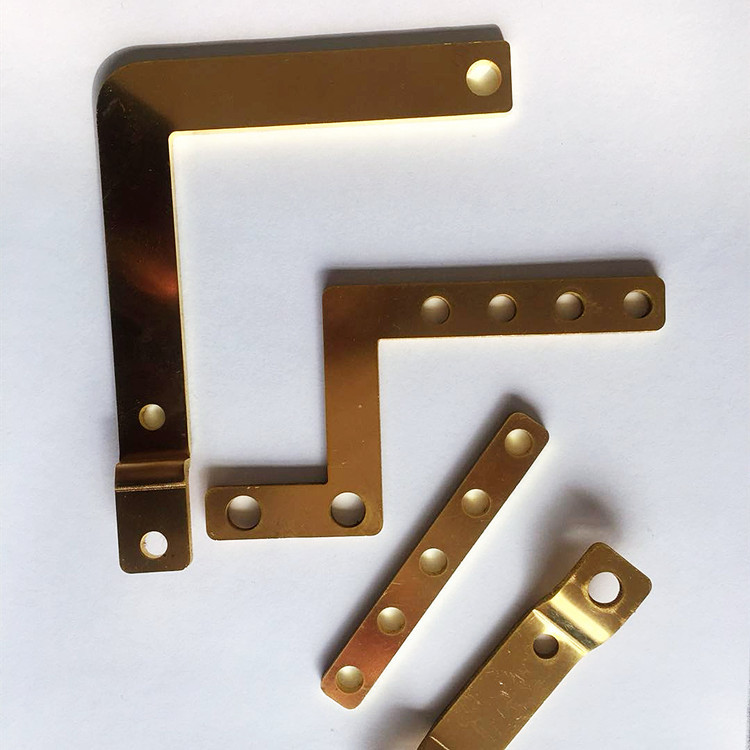

Busbar Tembaga Fleksibel Listrik Koneksi Lembut Desain CAD Otomatis

Tembaga Bus Bar Koneksi Lembut Busbar Tembaga Listrik Fleksibel

Koneksi antara busbar tembaga dan komponen listrik

1. Persyaratan sambungan langsung: Jika terminal komponen rata, sambungan busbar dapat langsung dikencangkan dengan baut seperti yang ditunjukkan pada gambar, tetapi pengencang harus terbuat dari baja.
2. Jika sambungan komponen adalah sekrup, busbar dapat langsung dihubungkan ke sekrup, seperti yang ditunjukkan pada gambar di bawah, untuk mencegah kendur, mur pengunci harus ditambahkan, dan mesin cuci tidak boleh ditambahkan di antara kunci. kacang.

Perakitan busbar tembaga

1. Sambungan antara busbar dan busbar, dan busbar dan komponen kelistrikan harus dikencangkan dengan baut tembus, dan gaya pengencangan baut tembus harus memenuhi persyaratan dalam Tabel 9.

2. Permukaan kontak pangkuan busbar harus tetap bersih.(Jika ada persyaratan khusus, dapat dilapisi dengan minyak kompon listrik)

3. Saat busbar ditempatkan secara horizontal, baut harus aus dari bawah ke atas.Dalam kasus lain, mur harus ditempatkan di sisi perawatan.Setelah spring washer diratakan, disarankan untuk memutarnya menjadi setengah untuk mengencangkan torsi.Pada saat ini, panjang baut harus mengekspos mur 2～ 5 gesper.

4. Cincin harus dipasang di kedua sisi baut, harus ada jarak bersih 3mm antara cincin baut yang berdekatan, dan cincin pegas atau mur pengunci harus dipasang di sisi mur.

5. Baut harus diberi tegangan yang seragam, dan terminal perangkat listrik tidak boleh mengalami tegangan tambahan.

6. Seharusnya tidak ada tekanan setelah busbar dipasang.

7. Sambungan busbar dapat dilindungi oleh selongsong isolasi khusus.

Parameter produk
