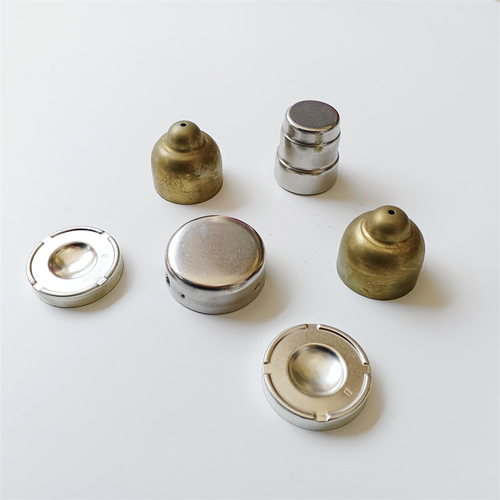

Bagian gambar adalah benda kerja yang diperoleh dengan meregangkan dan mengubah bentuk lembaran dengan peralatan mekanis.Sekarang kami akan memperkenalkan standar produksi bagian gambar.
1. Permukaan dinding pertama, permukaan bawah dan permukaan dinding dari bagian deep-drawing, dan radius sudut dari empat sudut bagian persegi panjang harus sesuai.mm2rd1, mm5.1r2d.
2. Bentuk bagian yang diregangkan harus sederhana dan simetris, dan harus diregangkan pada satu waktu sebanyak mungkin.
3. Untuk bagian yang perlu diregangkan berkali-kali, dengan alasan untuk memastikan kualitas permukaan yang diperlukan, jejak yang mungkin dihasilkan pada permukaan dalam dan luar harus diizinkan.
4. Pada premis untuk memastikan persyaratan perakitan, dinding samping bagian gambar dalam harus diizinkan memiliki kemiringan tertentu.
5. Dimensi bagian yang ditarik dalam harus ditandai dengan dimensi luar atau dalam, dan dimensi dalam dan luar tidak boleh ditandai pada waktu yang bersamaan.Dengan bagian gambar dalam trapesium, dimensi dalam arah ketinggian umumnya harus didasarkan pada bagian bawah.Jika bagian atas menjadi patokan, dimensi ketinggian tidak mudah dijamin.
6. Jarak dari lubang di bagian bawah atau flens potongan gambar dalam ke dinding samping harus sesuai.
